每個貼片電容型號都有固定的額定電壓取值范圍，0805貼片電容常規電壓以及最高耐壓：

　　0805 1PF—100NF電壓常規的默認是50V

　　0805 1UF常規的電壓是16V 25V 和50V，最高只能做到50V

　　0805 2.2UF常規的電壓是16V 25V最高只能做到50V

　　0805 4.7UF常規的電壓是10V 25V最高能只能做到50V

　　0805 10UF常規的電壓是10V 16V和25V，最高只能做到25V

　　0805 22UF常規的電壓是6.3V 10V最高只能做到25V

　　0805 47UF常規的電壓是6.3V，最高也只能做到10V

　　電阻電容的封裝形式如何選擇，有沒有什么原則?比如,同樣是104的電容有0603、0805的封裝，同樣是10uF電容有3216，0805,3528等封裝形式，選擇哪種封裝形式比較合適呢?

　　我看到的電路里常用電阻電容封裝：

　　電容：

　　0.01uF可能的封裝有0603、0805

　　10uF的封裝有3216、3528、0805

　　100uF的有7343

　　320pF封裝：0603或0805

　　電阻：

　　4.7K、10k、330、33既有0603又有0805封裝。

　　請問怎么選擇這些封裝?

　　貼片的封裝主要有：0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W

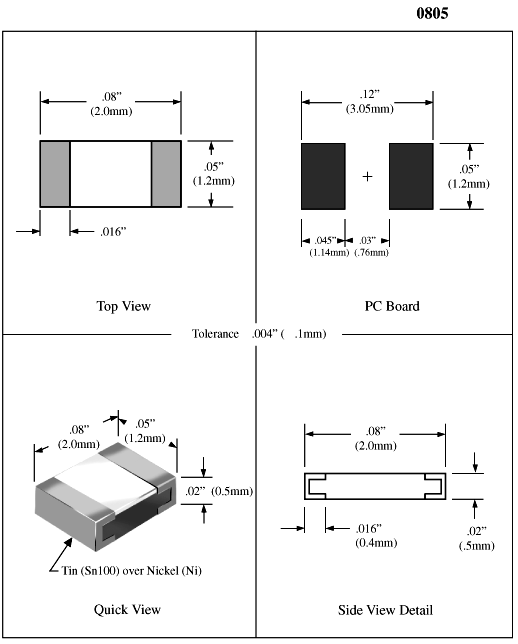

　　電容電阻外形尺寸與封裝的對應關系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5

　　電容本身的大小與封裝形式無關，封裝與標稱功率有關。它的長和寬一般是用毫米表示的。但是型號是采用的英寸的表示方法。

　　選擇合適的封裝第一要看你的PCB空間，是不是可以放下這個器件。一般來說，封裝大的器件會比較便宜，小封裝的器件因?yàn)榧庸みM(jìn)度要高一點，有可能會貴一點，然后封裝大的電容耐壓值會比封裝小的同容量電容耐壓值高，這些都是要根據你實際的需要來選擇的，另外，小封裝的元器件對貼裝要求會高一點，比如 SMT機器的精度。如手機里面的電路板，因?yàn)榭臻g有限，工作電壓低，就可以選用0402的電阻和電容，而大容量的鉭電容就多為3216等等大的封裝
